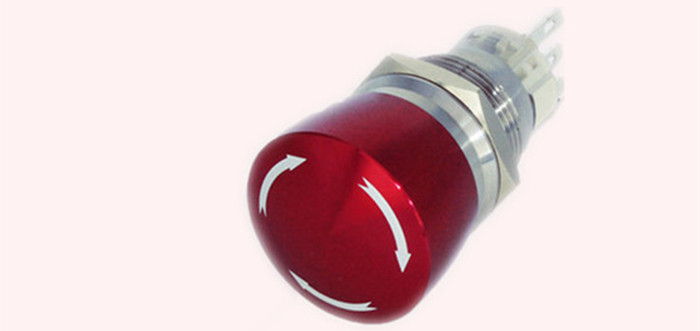

電氣設備上急停按鈕觸點有運用常開觸點（尤其在一些plc輸入上）的，也有運用常閉觸點的。因而，經常有人問起，急停按鈕究竟運用常閉觸點，仍是運用常開觸點。自己以為，在規劃中，在運用急停的場合仍是要盡量運用常閉觸點。因素如下：

1.從動作時刻上來說

常閉觸點由閉合到斷開的時刻要比常開觸點由天然狀況到閉合的時刻短的多。或許你要說，哪能少多少呀？這么短的時刻無所謂。但我要說，這在發作風險需求急停時，尤為重要。這時，再短的時刻，哪怕毫秒級乃至是微秒級的時刻也是非常重要的。要知道，事端即是在很短的時刻內發作的。你能夠想一想，在這么短的時刻內，你運用常開觸點也許沒把機器停住或斷開開關，形成了嚴重機器損壞或人身傷亡事端。但運用常閉觸點就有也許把機器中止或讓人觸電時刻短一些，防止這一切的發作。

2.從按鈕機構上來說

咱們知道，急停按鈕不論是常閉仍是常開觸點，在不按到位（按究竟）的情況下，會從頭彈起來，從而使動作使效。運用常開觸點時，在急停按鈕未按到位時，急停是未起到任何效果的（因常開觸點未閉合）；而運用常閉觸點時就不相同了，不論急停按鈕按沒按到位，只經觸點動作了，急停就起效果了。

3.從其控制線路上來說

不用多說，急停按鈕最基本的效果即是在緊迫情況下的緊迫泊車，防止機械事端或人身事端。可是，因?yàn)闄C(jī)器的長時刻運轉，線路尤其是急停線路有些，有也許形成毛病斷路。這時，假如急停按鈕運用常開觸點，急停有些的線路毛病就會發現不了，假如屆時用急停按鈕的時分再發現就現已晚了。而用常閉觸點時，當急停有些的線路發作毛病時，最多會形成機器的泊車，丟失會相對小些。

恰是根據以上幾點因素，在規劃電氣控制體系時，急停按鈕最好還選用常閉觸點。

毛病急停是常用的說法，嚴厲意義上，應理解為毛病緊迫中止，即是當毛病發作時，相關設備要立即進入到“安全”狀況，安全狀況有也許是中止，也有也許是運轉。

PLC的DO規劃時，應思考一旦流程毛病，使體系進入安全狀況。

PLC外部的硬件輸入電路與梯形圖中對應的觸點是經過輸入進程映像寄存器聯系起來的。在掃描循環的輸入處理期間，PLC讀取I0.0端子外接的輸入電路的接通/斷開狀況。外部輸入電路接通時，I0.0對應的輸入進程映像寄存器為1狀況，梯形圖中I0.0的常開觸點接通，常閉觸點斷開，反之亦反。

CPU實際上只知道外部輸入電路的通、斷，并不知道外部的輸入電路是什么觸點，或者是多個觸點構成的串并聯電路。輸入模塊能夠外接常開觸點，也能夠外接常閉觸點。不論外接的是什么觸點，在梯形圖中，能夠運用輸入點的常開觸點或常閉觸點。

假如在PLC的外部接線圖中，I0.0端子外接急停按鈕的常開觸點，按下急停按鈕，I0.0對應的輸入進程映像寄存器為1狀況，梯形圖中I0.0的常閉觸點斷開，因而梯形圖中應運用I0.0的常閉觸點。

假如在PLC的外部接線圖中，I0.0端子外接急停按鈕的常閉觸點，未按急停按鈕，它的常閉觸點閉合，I0.0對應的輸入進程映像寄存器為1狀況，梯形圖中I0.0的常開觸點閉合。按下急停按鈕，它的常閉觸點斷開，I0.0對應的輸入進程映像寄存器為0狀況，梯形圖中I0.0的常開觸點斷開，因而梯形圖中應運用I0.0的常開觸點。

綜上所述，可知I0.0端子外接急停按鈕的常閉觸點時，梯形圖中應運用I0.0的常開觸點。

假如在PLC的外部接線圖中，悉數運用常開觸點，梯形圖與對應的繼電器電路圖中觸點的常開、常閉類型完全相同。主張?jiān)谝话闱闆r下盡量用常開觸點供給PLC的輸入信號。

急停按鈕和用于安全維護的限位開關的硬件常閉觸點比常開觸點更為可靠。假如外接的急停按鈕的常開觸點觸摸欠好或線路斷線，緊迫情況時按急停按鈕不起效果。假如PLC外接的是急停按鈕的常閉觸點，呈現上述疑問時將會使設備停機，有利于及時發現和處理觸點的疑問。因而主張用急停按鈕和安全維護的限位開關的常閉觸點給PLC供給輸入信號。
