　　sA 轉換開關 SQ行程開關 QF斷   電器元件符號 全注解:

　　電流表 PA 電壓表 PV 有功電度表 PJ 無功電度表 PJR 頻率表 PF 相位表 PPA 最大需量表(負荷監控儀) PM 功率因數表 PPF 有功功率表 PW 無功功率表 PR 無功電流表 PAR

　　聲信號 HA 光信號 HS 指示燈 HL 紅色燈 HR 綠色燈 HG 黃色燈 HY 藍色燈 HB 白色燈 HW

　　連接片 XB 插頭 XP 插座 XS 端子板 XT 電線,電纜,母線 W 直流母線 WB 插接式(饋電)母線 WIB 電力分支線 WP 照明分支線 WL 應急照明分支線 WE 電力干線 WPM 照明干線 WLM 應急照明干線 WEM 滑觸線 WT 合閘小母線 WCL 控制小母線 WC 信號小母線 WS 閃光小母線 WF 事故音響小母線 WFS 預告音響小母線 WPS 電壓小母線 WV 事故照明小母線 WELM

　　避雷器 F 熔斷器 FU 快速熔斷器 FTF 跌落式熔斷器 FF 限壓保護器件 FV 電容器 C 電力電容器

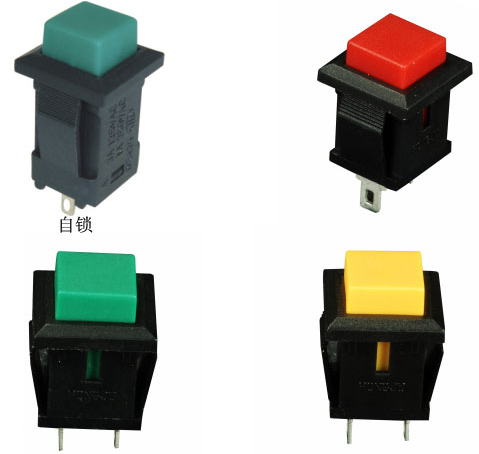

　　CE 正轉按鈕 SBF 反轉按鈕 SBR 停止按鈕 SBS 緊急按鈕 SBE 試驗按鈕 SBT 復位按鈕 SR 限位開關 SQ 接近開關 SQP 手動控制開關 SH 時間控制開關 SK 液位控制開關 SL 濕度控制開關 SM 壓力控制開關 SP 速度控制開關 SS 溫度控制開關,輔助開關 ST 電壓表切換開關 SV 電流表切換開關 SA

　　整流器 U 可控硅整流器 UR 控制電路有電源的整流器 VC 變頻器 UF 變流器 UC 逆變器 UI

　　電動機 M 異步電動機 MA 同步電動機 MS 直流電動機 MD 繞線轉子感應電動機 MW 鼠籠型電動機 MC

　　電動閥 YM 電磁閥 YV 防火閥 YF 排煙閥 YS 電磁鎖 YL 跳閘線圈 YT 合閘線圈 YC 氣動執行器 YPA,YA 電動執行器 YE

　　發熱器件(電加熱) FH 照明燈(發光器件) EL 空氣調節器 EV 電加熱器加熱元件 EE 感應線圈,電抗器 L 勵磁線圈 LF 消弧線圈 LA 濾波電容器 LL 電阻器,變阻器 R 電位器 RP 熱敏電阻 RT 光敏電阻 RL 壓敏電阻 RPS 接地電阻 RG 放電電阻 RD 啟動變阻器 RS 頻敏變阻器 RF 限流電阻器 RC

　　光電池,熱電傳感器 B 壓力變換器 BP 溫度變換器 BT 速度變換器 BV 時間測量傳感器 BT1,BK 液位測量傳感器 BL 溫度測量傳感器 BH,BM
